行人过街预警系统
数据显示，平均每七分钟就有一位行人被汽车撞伤，每两小 时左右就有一位行人被车祸夺取生命。特别在视距不足的非灯控路 口，或是夜间，极易引发与行人有关的交通事故。为此，我们研制 了智能行人过街预警系统。系统集成物联网，检测，光电显示，语 音，自动诱导等新技术，可以自动识别行人、非机动车横穿马路， 检测过往车辆速度，实现双向预警。既能提醒驾驶人避让行人，也 能提醒行人注意行驶异常的车辆，从而真正的避免交通事故的发 生。系统功耗低，可以采用太阳能供电，采用无线通信，无需布 线，施工简单，对路面破坏小，后期为维护成本低。内置通信模 组，可以实现远程监控设备状态，设置参数，故障自动报警，并支 持警示音修改，定制语音。
工作原理
1. 无行人穿越斑马线时，行人过街警示装 置、补光路灯保持低功耗(静默)状 态，”联控警示灯黄色慢闪；
2. 行人横穿斑马线时，行人过街警示装置LED 屏显 示“有人”提示过往车辆注意停车避让，语音警 示行人注意来车，同时补光路灯对人行横道进行 补光，增强视认效果，“联控警示灯”切换红色 “慢”字快闪。
系统功能
1.行人(车)检测
可准确检测行人或非机动横穿马路事件。
2.文字提示
检测到有行人或非机动车横穿马路时行人过街预警装置点亮LED屏幕提示过往车辆减速行人穿行，注意停车避让。
3.语音播报
行人或非机动车穿行马路时，行人过街预警装置语音播报提示行人注意来车。
4.灯光警示
行人或非机动车穿行马路时，联控警示 灯切换“慢”字红色快闪，同时对人形斑 马线进行补光，增强夜间的视认效果。
5.远程管控
支持LORA、4G 无线传输，支持MQTT，通讯协议，可连接云平台，可远程设置，系统工作参数及工作模式。
6.智能巡检
支持设备姿态(倾斜、碰撞)检测，支持工作状态(电池电量、工作电流、电压、日常充放电量等)监测，并将数据上传云平台

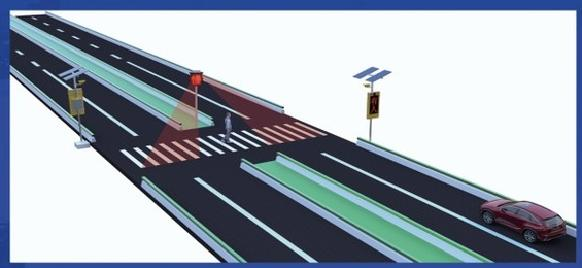

部署方案
·在道路斑马线两侧各布设1个行人过街预警装置。
·行人过街预警装置布设位置总体遵循不遮挡车辆驾驶人员观察路口行人视线原则，可距斑马线纵向距离(车辆行驶 方向)2~3米，距斑马线横向距离(行人过街方向)0.5~1米，视现场实际情况选取。
· 两个行人过街预警装置的检测行人摄像头检测范围需覆盖整个斑马线及行人过街等待区；
· 当一侧行人过街预警装置检测到行人时，本侧显示屏红色闪烁显示“有人”,爆闪灯闪烁；同时联动另一侧行人过 街预警装置显示屏红色闪烁显示“有人”,爆闪灯闪烁；行人过街预警装置检测到没有行人时显示屏关闭，爆闪灯熄灭；
· 当一侧行人过街预警装置检测到车辆时，本侧喇叭语音循环播报“左侧来车请注意!”,延时8秒后停止播报。
·行人过街预警装置布设位置总体遵循不遮挡车辆驾驶人员观察路口行人视线原则，可距斑马线纵向距离(车辆行驶 方向)2~3米，距斑马线横向距离(行人过街方向)0.5~1米，视现场实际情况选取。
· 两个行人过街预警装置的检测行人摄像头检测范围需覆盖整个斑马线及行人过街等待区；
· 当一侧行人过街预警装置检测到行人时，本侧显示屏红色闪烁显示“有人”,爆闪灯闪烁；同时联动另一侧行人过 街预警装置显示屏红色闪烁显示“有人”,爆闪灯闪烁；行人过街预警装置检测到没有行人时显示屏关闭，爆闪灯熄灭；
· 当一侧行人过街预警装置检测到车辆时，本侧喇叭语音循环播报“左侧来车请注意!”,延时8秒后停止播报。
